Kugelumlaufspindel-getriebener Schlitten (Flachschlitten) JDB-210
Staubgeschützt Standardtyp
Motorleistung: 1000W
Prev ANFRAGE
Product Introduction
Kompatibler Motor AC-220V ~ 1000W
Schiene und Schlitten 25mm Double slide rails, four slide blocks
Angegebenes Drehmoment 3.2 N.m
Wiederholte Präzision ± 0.01mm/M
Außendurchmesser des Kugelgewindetriebs ø20, ø25, ø32, ø40
Steigung Leitspindel (mm) 5 10 20 25 32 40
Höchstgeschwindigkeit (mm/sec) 250 500 800 1250 1000 1800
Max. Gewicht (kg) Horizontal 210 150 110 75 50 32
Vertikal 80 65 38 25 18 15
Sensor Model Nummer. 671 x 3 pcs
Statisch zulässige Lastträgheit
 MY 5570 N.m
MP 5570 N.m
MR 12100 N.m
JDB-210 Vorwärts lastfrei
Statische Tragzahl 117426 N
Dynamische Nennlast 6895 N

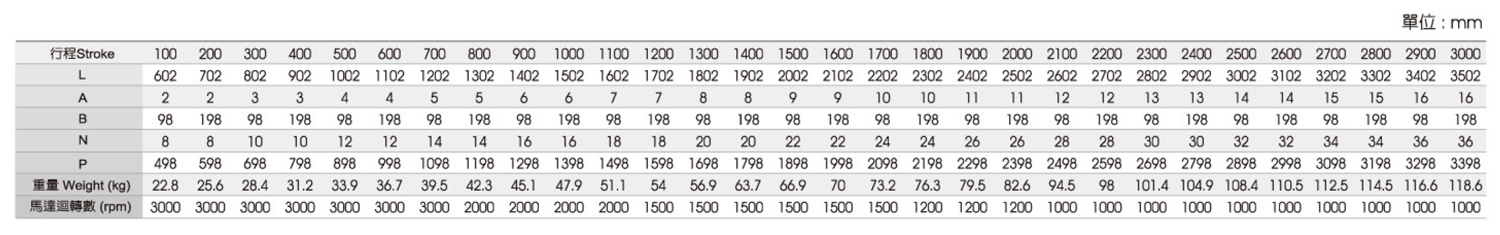

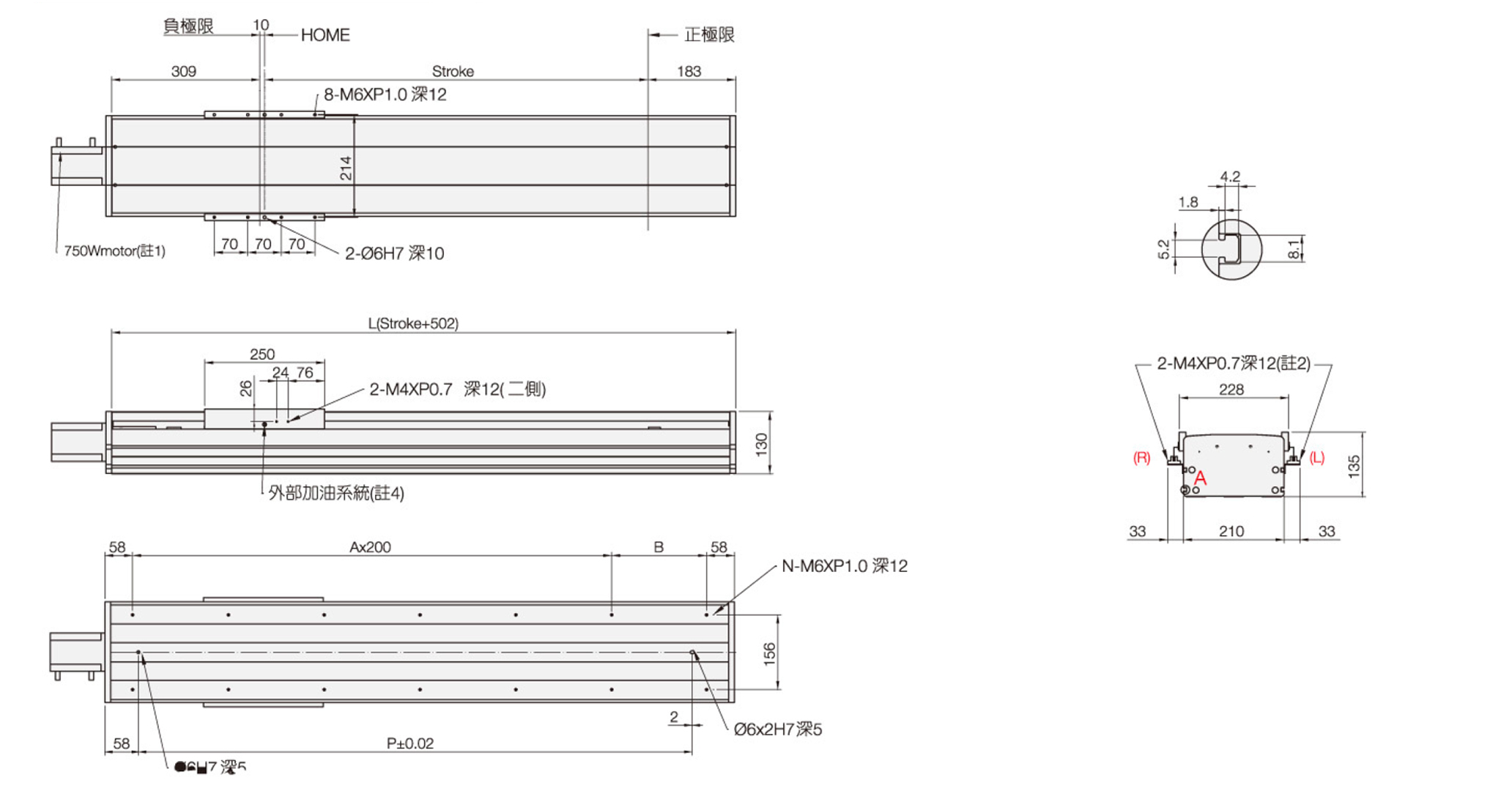

JDB-210 Merkmale des direkten Typs-1

1. Die Abmessungen der Maschine ändern sich je nach Motor
2. Anwendbarer Motor: 400W, 750W, 1000W
3. Wir installieren den Sensor außen(right or left side)
4.Externe Ölbefüllung ist optional

SENSOR：

  1. +LS
  2. HOME
  3. -LS
JDB-210 JDB-240Spezifikation des indirekten Typs-2L

1. Anwendbarer Motor: 400W, 750W, 1000W
2. Wir montieren den Sensor außen links left side
3. Externe Ölbefüllung ist optional

SENSOR：

  1. +LS
  2. HOME
  3. -LS
JDB-210 Spezifikation des indirekten Typs-2R

1. Anwendbarer Motor: 400W, 750W, 1000W
2. Wir montieren den Sensor außen links left side
3. Externe Ölbefüllung ist optional

SENSOR：

  1. +LS
  2. HOME
  3. -LS
JDB-210 Spezifikation des indirekten Typs-2B

1. Anwendbarer Motor: 400W, 750W, 1000W
2. Wir montieren den Sensor außen links left side
3. Externe Ölbefüllung ist optional

SENSOR：

  1. +LS
  2. HOME
  3. -LS
