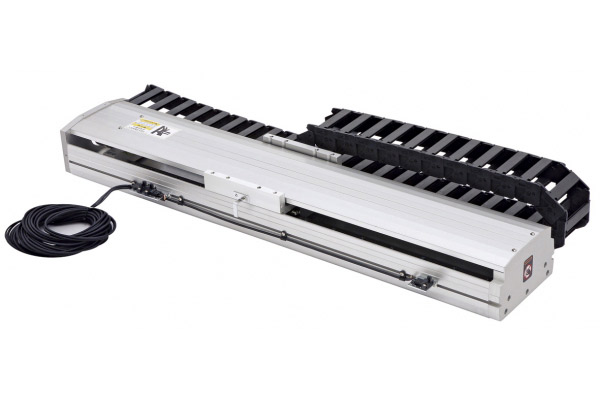

GHC Linearmotorsystem-Serie JDLM-240SF-35
Prev ANFRAGE
Product Introduction

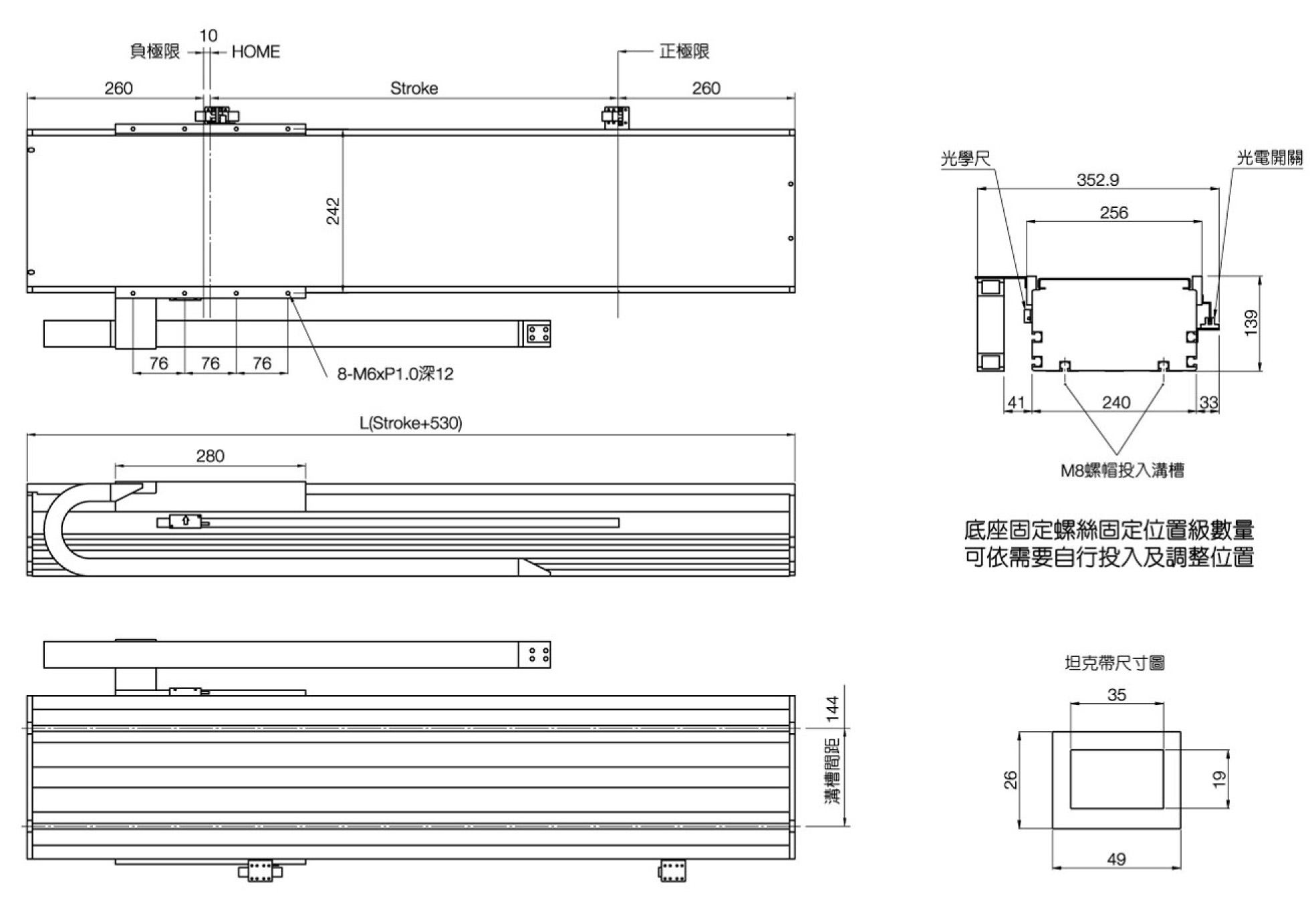

Einheit: mm

  Load 0° 45° 90°
Horizontal 10 Kg 1000 1000 1000
20 Kg 1000 900 1000
30 Kg 940 780 1000
40 Kg 840 660 1000
50 Kg 750 590 950
60 Kg 680 540 900
Wandhängend 5 Kg 1000 1000 700
10 Kg 1000 900 600
15 Kg 1000 810 520
20 Kg 1000 710 430
25 Kg 980 620 350
30 Kg 890 530 300

Dpi 0,001 mm (HEIDENHAIN, RENISHAW)
Spezifizierter Schub 185 N
Beschleunigungsschub 970 N
Nennstrom 2.7 A
Beschleunigungsstrom 14.4 A
Schubkonstante 68
Beschleunigungsschubkonstante 22 V/ m/ s
Widerstand der Leitung 7.2 Ω
Induktivität der Übertragungsleitung 12 mH
Polaritätsintervall 120 mm
Beste Beschleunigung 3.5 G
Max. Geschwindigkeit 3.0 m/s
Wiederholung ±0.0005 mm
max. Belastung Horizontal 60 kg
Hängend 30 kg
Max. Weg 300~1200 mm
Spannung der Stromversorgung 220 V
Umgebungstemperatur 0~40 °C
Lagertemperatur -20~60 °C

JDLM-240SF-35 Specification
