Belt Driven Slide (Flat Slides) JDTN-100 (Discontinued)
Dust-proof Standard Type
Motor Capacity: 400W
Prev Next Inquiry
Product Introduction
Applicable Motor AC-400W / 220V Stepping Motor MPK2569-03A
Slide Track and Slide MR15 WL Flat Slide
Specified Torque 1.3 N.m 1.3 N.m
Repetitive Precision ± 0.04mm/M
External Diameter of Ball Screw (mm) PU Steel wire belt/ Width: 15mm
Pitch Lead Screw (mm) 40
Highest speed (mm/sec) 2000 800
Max. Weight (kg) Horizontal 16 18
Vertikal -
Sensor Model Nummer. 674 x 3 pcs
Load Torque (N.m)  Ma: 81 N.m
 Ma: 35.2 N.m
 Ma: 35.2 N.m

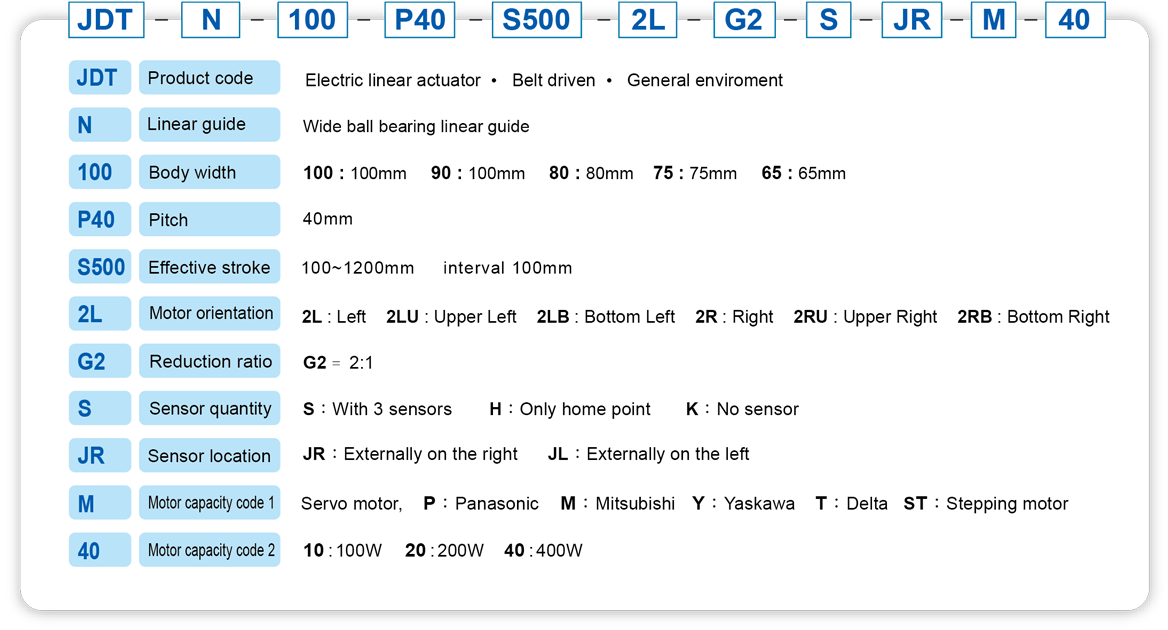

JDTN-100 Spezifikation -2L

1: Wir installieren den Sensor außen (recht oder links)
2. Kompatibler Motor:100W, 200W, 400W
3: Die Abmessungen der Maschine ändert sich je nach verschiedenen Motor

SENSOR ：

  1. +LS
  2. HOME
  3. -LS
JDTN-100 Spezifikation -2UL

1: Wir installieren den Sensor außen (recht oder links)
2. Kompatibler Motor:100W, 200W, 400W
3: Die Abmessungen der Maschine ändert sich je nach verschiedenen Motor

SENSOR ：

  1. +LS
  2. HOME
  3. -LS
JDTN-100 Spezifikation -2LB

1: Wir installieren den Sensor außen (recht oder links)
2. Kompatibler Motor:100W, 200W, 400W
3: Die Abmessungen der Maschine ändert sich je nach verschiedenen Motor

SENSOR ：

  1. +LS
  2. HOME
  3. -LS
JDTN-100 Spezifikation -2R

1: Wir installieren den Sensor außen (recht oder links)
2. Kompatibler Motor:100W, 200W, 400W
3: Die Abmessungen der Maschine ändert sich je nach verschiedenen Motor

SENSOR ：

  1. +LS
  2. HOME
  3. -LS
JDTN-100 Spezifikation -2R

1: Wir installieren den Sensor außen (recht oder links)
2. Kompatibler Motor:100W, 200W, 400W
3: Die Abmessungen der Maschine ändert sich je nach verschiedenen Motor

SENSOR ：

  1. +LS
  2. HOME
  3. -LS
JDTN-100 Spezifikation -2RB

1: Wir installieren den Sensor außen (recht oder links)
2. Kompatibler Motor:100W, 200W, 400W
3: Die Abmessungen der Maschine ändert sich je nach verschiedenen Motor

SENSOR ：

  1. +LS
  2. HOME
  3. -LS
