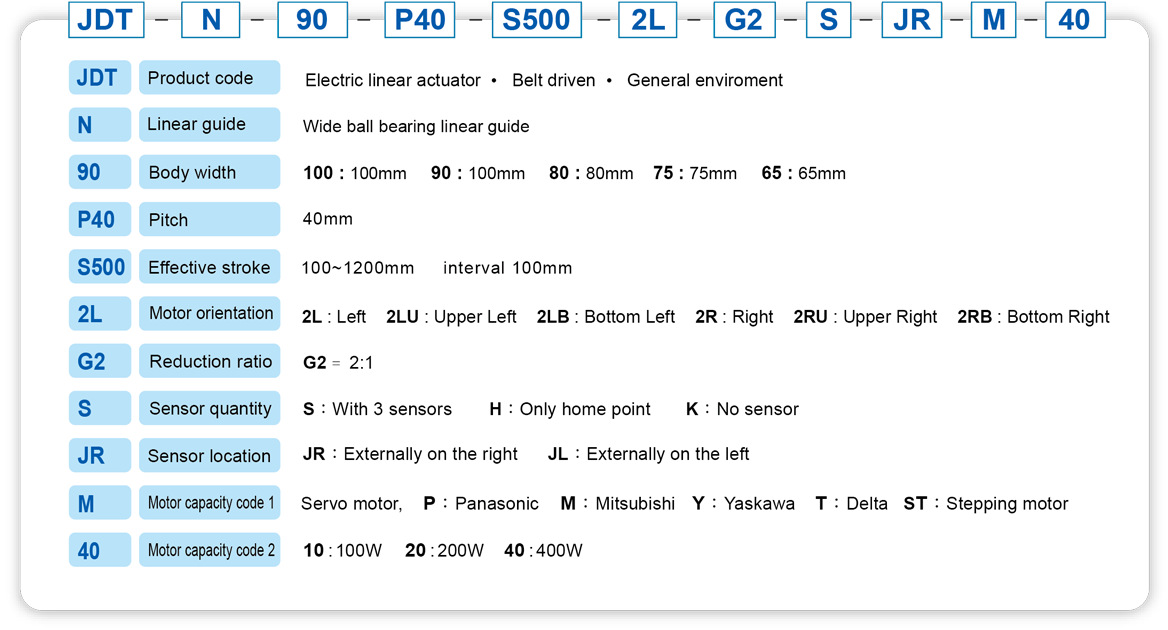

Belt Driven Slide JDTN-90 (Discontinued)
Dust-proof Standard Type
Motor Capacity: 400W
Prev Next Inquiry
Product Introduction
Applicable Motor AC-400W / 220V MPK268-03A
Slide Track and Slide 20mm 1 Gleitschienen, 2 Gleitschienen
Specified Torque 1.3 N.m 1.3 N.m
Repetitive Precision ± 0.04mm/M
External Diameter of Ball Screw (mm) PU Steel wire belt / Width: 15mm
Pitch Lead Screw (mm) 40
Highest speed(mm/sec) 2000 800
Max. Weight (kg) Horizontal 12 13
Vertikal -
Sensor Model Nummer. 671 x 3 pcs
Load Torque (N.m)   Ma: 30 N.m
  Ma: 55 N.m
  Ma: 55 N.m
JDTN-90 Spezifikation-2L

1. Wir installieren den Sensor außen (rechte/span> oder linke Seite )
2. Anwendbarer Motor: 100W, 200W, 400W
3. Die Maße der Maschine ändert sich je nach Motor.r

SENSOR：

  1. +LS
  2. HOME
  3. -LS
JDTN-90 Spezifikation-2LU

1. Wir installieren den Sensor außen (rechte/span> oder linke Seite )
2. Anwendbarer Motor: 100W, 200W, 400W
3. Die Maße der Maschine ändert sich je nach Motor.r

SENSOR：

  1. +LS
  2. HOME
  3. -LS
JDTN-90 Spezifikation-2LB

1. Wir installieren den Sensor außen (rechte/span> oder linke Seite )
2. Anwendbarer Motor: 100W, 200W, 400W
3. Die Maße der Maschine ändert sich je nach Motor.r

SENSOR：

  1. +LS
  2. HOME
  3. -LS
JDTN-90 Specification-2R

1. We install the sensor outside (right or left side )
2. Applicable motor: 100W, 200W, 400W
3. The dimension of machine changes according to different motor

SENSOR：

  1. +LS
  2. HOME
  3. -LS
JDTN-90 Spezifikation-2RU

1. Wir installieren den Sensor außen (rechte/span> oder linke Seite )
2. Anwendbarer Motor: 100W, 200W, 400W
3. Die Maße der Maschine ändert sich je nach Motor.r

SENSOR：

  1. +LS
  2. HOME
  3. -LS
JDTN-90 Spezifikation-2RB

1. Wir installieren den Sensor außen (rechte/span> oder linke Seite )
2. Anwendbarer Motor: 100W, 200W, 400W
3. Die Maße der Maschine ändert sich je nach Motor.r

SENSOR：

  1. +LS
  2. HOME
  3. -LS
